Aydınlatma

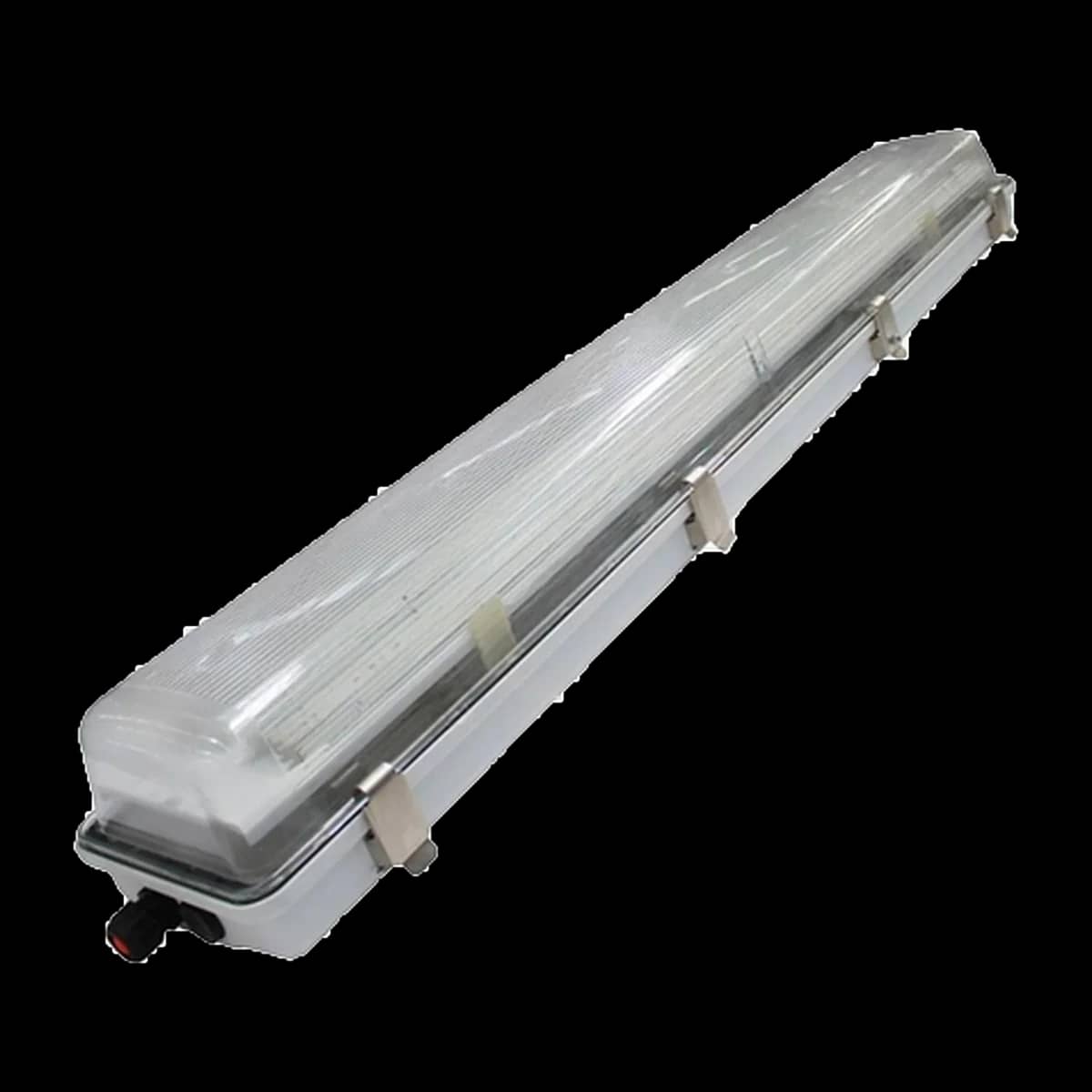

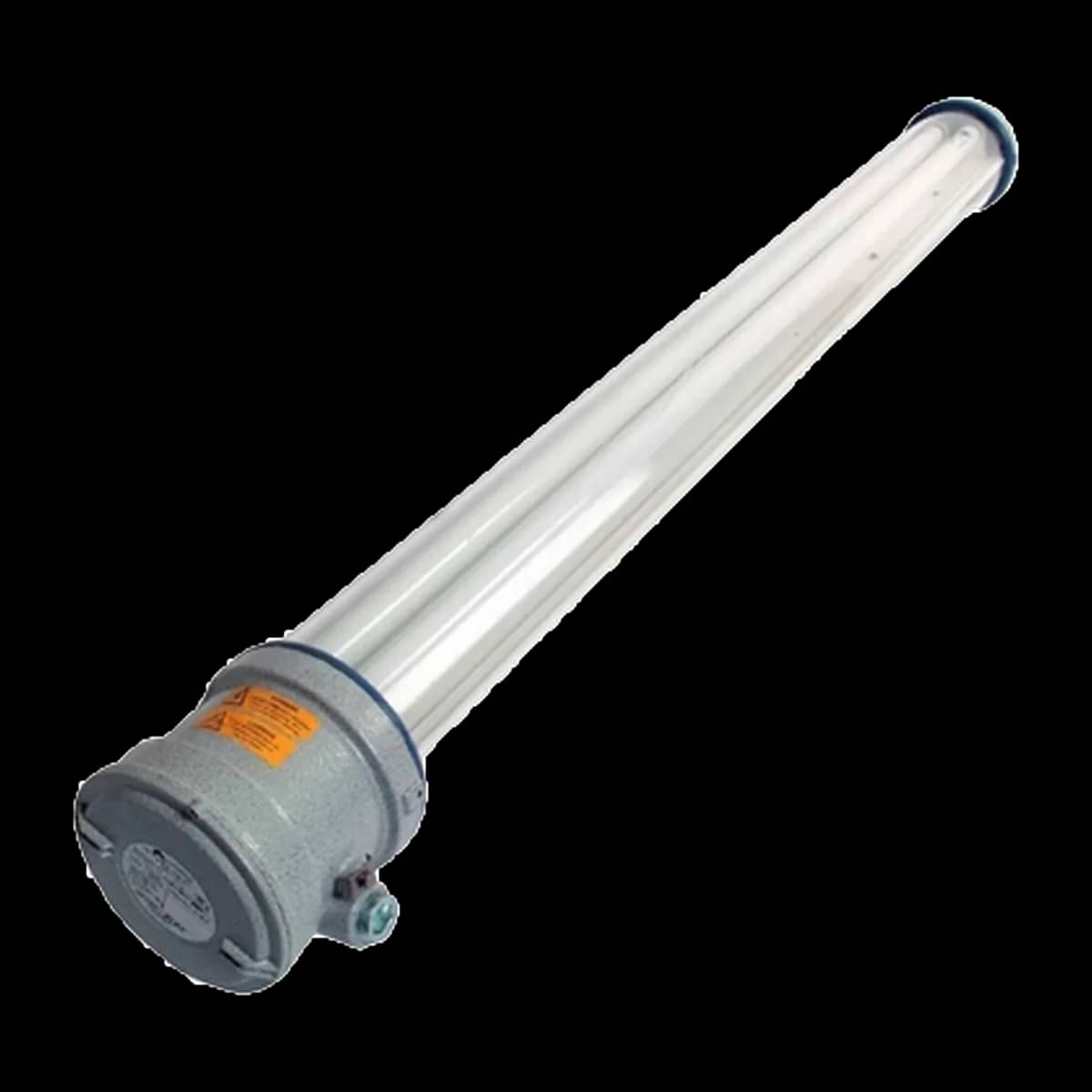

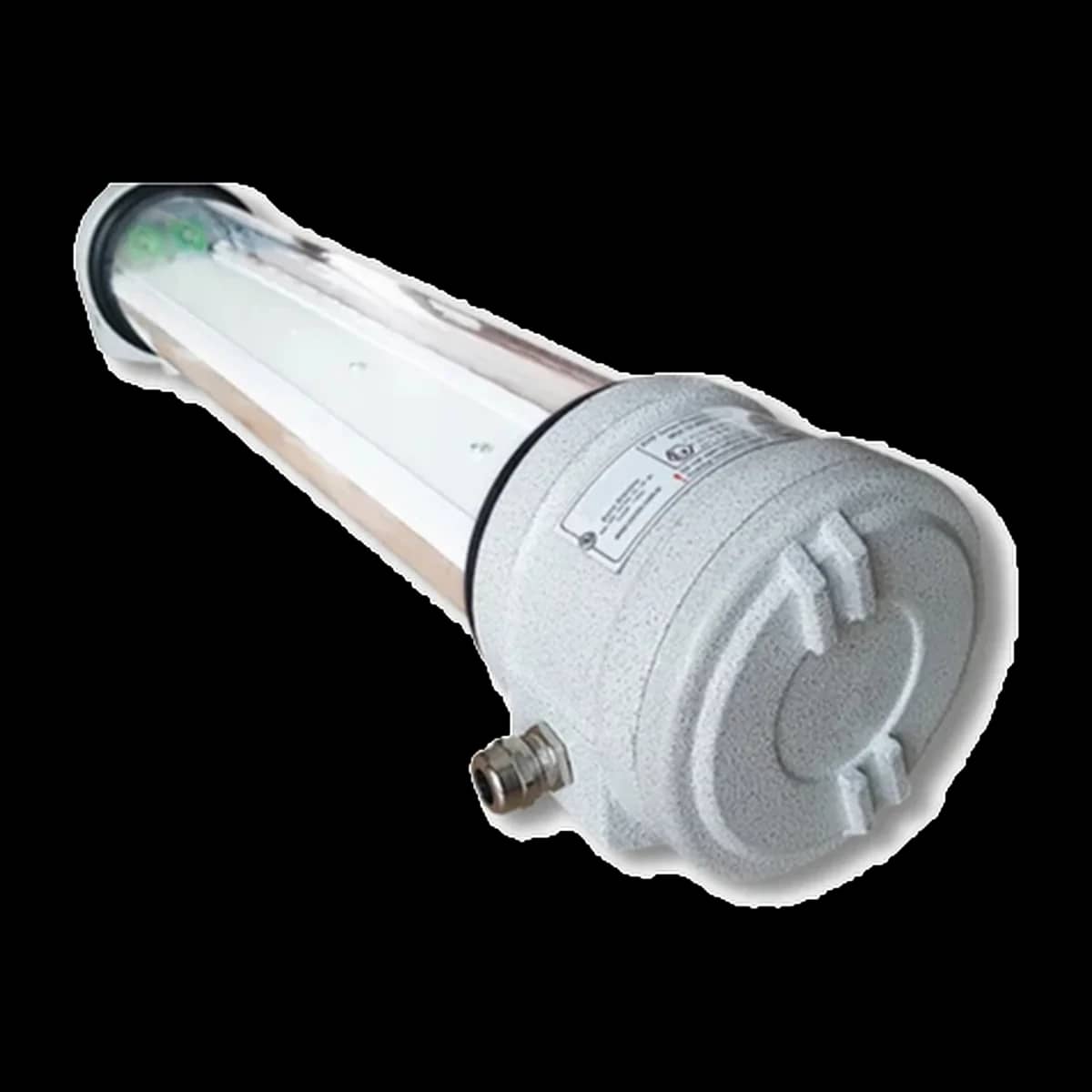

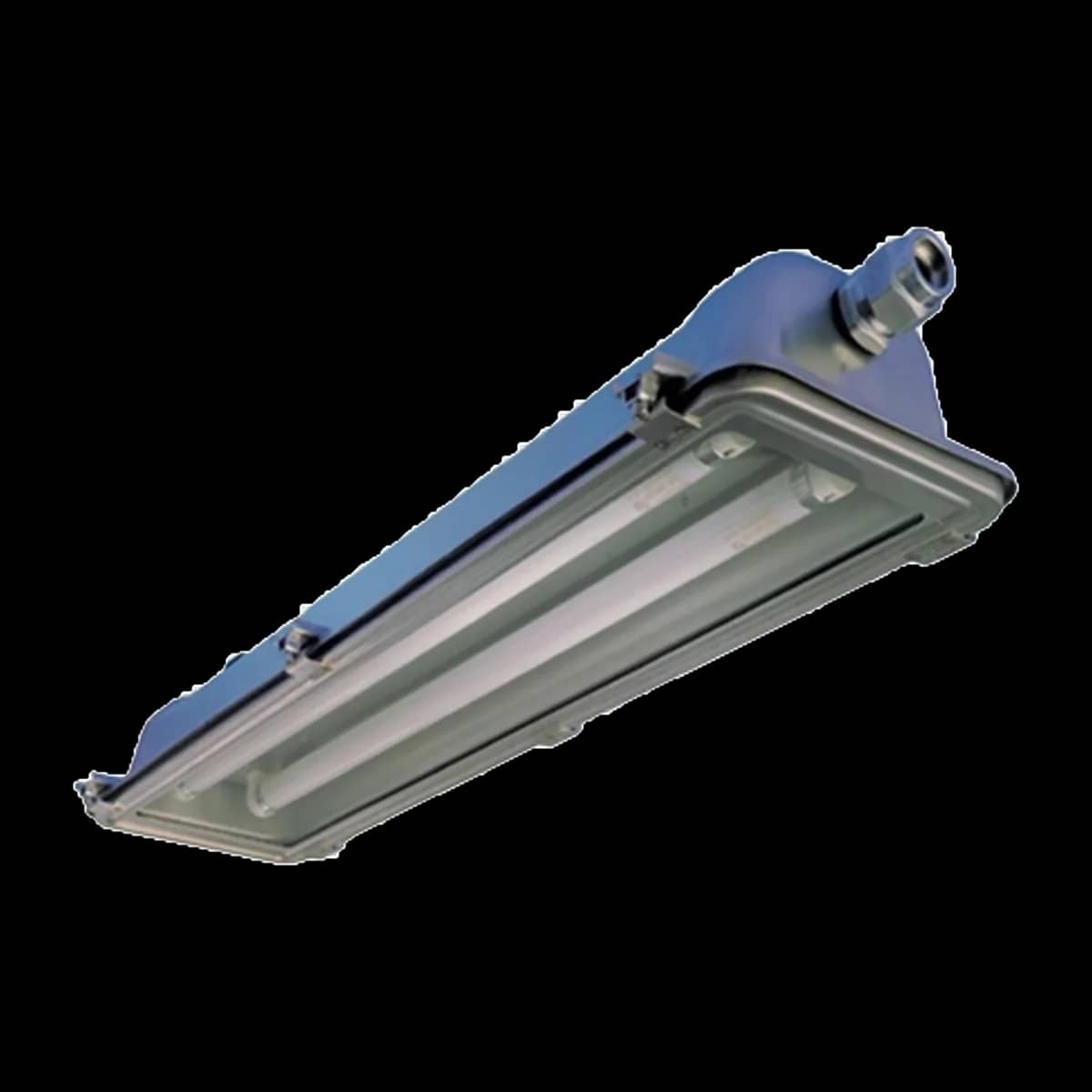

Exproof Armatür
Patlayıcı gaz ve toz ortamlarında kullanılan, ATEX/IECEx sertifikalı aydınlatma armatürü.
Seçerken sorulacaklar
- 01Bölge sınıfı: Zone 1 mi Zone 2 mi, tozlu ortam var mı?
- 02Gaz grubu: IIA, IIB, yoksa hidrojen/asetilen için IIC mi?
- 03Sıcaklık sınıfı: ortamdaki maddenin tutuşma sıcaklığı hangi T sınıfını gerektiriyor?
- 04IP sınıfı: yıkama yapılan, tozlu veya dış saha mı?
- 05Kablo giriş sayısı ve çapı; zırhlı kablo kullanılacak mı?
exproof armatür nedir, nerede kullanılır?
Exproof armatür, içindeki ark veya sıcak yüzeyin dışarıdaki patlayıcı atmosferi tutuşturmasını engelleyecek biçimde sertifikalandırılmış aydınlatma ürünüdür. Normal bir armatürden farkı ampul ya da ışık verimi değil, mahfazanın kendisidir: alev sızdırmaz gövde (Ex db), artırılmış güvenlik (Ex eb) veya toz mahfazası (Ex tb) prensiplerinden biriyle üretilir.
Seçim ürün adıyla değil etiketle yapılır. Armatürün üzerindeki işaretleme — örneğin II 2G Ex db IIB T6 Gb — ekipman grubunu, kategoriyi, koruma tipini, gaz grubunu ve sıcaklık sınıfını tek satırda söyler. Tesisin patlamadan korunma dokümanındaki bölge sınıfı bu satırla eşleşmiyorsa armatür doğru armatür değildir.
Zone 0 patlayıcı gaz atmosferinin sürekli ya da uzun süreli bulunduğu, Zone 1 normal çalışmada zaman zaman oluştuğu, Zone 2 ise normalde oluşmadığı, oluşursa kısa sürdüğü bölgedir. Tozda karşılığı Zone 20, 21 ve 22'dir; bölge sınıfı ekipmanın hangi koruma seviyesiyle (Ga/Gb/Gc, Da/Db/Dc) seçileceğini belirler.
Armatürün doğru seçilmesi işin yarısıdır; diğer yarısı montajdır. TS EN 60079-14'e göre kablo giriş elemanı armatürün koruma tipiyle uyumlu olmalı, sıkma torku uygulanmalı, kullanılmayan girişler sertifikalı tıpayla kapatılmalıdır. Yanlış rakorla bağlanan bir Ex db armatür artık Ex db değildir.
Teknik veri
Değerler üretici kaynaklıdır. Sipariş öncesi güncel sertifika ve uygunluk beyanıyla teyit edilir.
| Bölge | Atmosfer Türü | Risk Durumu |
|---|---|---|
| Zone 0 | Gaz / Buhar | Patlayıcı atmosfer sürekli veya uzun süre bulunur |
| Zone 1 | Gaz / Buhar | Patlayıcı atmosfer normal çalışmada zaman zaman oluşabilir |
| Zone 2 | Gaz / Buhar | Patlayıcı atmosfer normalde oluşmaz, oluşsa da kısa sürelidir |
| Zone 20 | Yanıcı Toz | Patlayıcı toz atmosferi sürekli veya uzun süre bulunur |
| Zone 21 | Yanıcı Toz | Patlayıcı toz atmosferi normal çalışmada zaman zaman oluşabilir |
| Zone 22 | Yanıcı Toz | Patlayıcı toz atmosferi normalde oluşmaz, oluşsa da kısa sürelidir |
| Koruma Tipi | Açıklama | Kullanım Alanı |
|---|---|---|
| Ex db | Alev sızdırmaz mahfaza. İç patlamayı mahfaza içinde tutar | Zone 1 gaz ortamları |
| Ex eb | Artırılmış güvenlik. Kıvılcım ve aşırı sıcaklık riskini azaltır | Zone 1 gaz ortamları |
| Ex ec | Kıvılcım çıkarmama esaslı koruma | Zone 2 gaz ortamları |
| Ex tb | Toz mahfazası ile yüksek koruma | Zone 21 toz ortamları |
| Ex tc | Toz mahfazası ile standart koruma | Zone 22 toz ortamları |
| Sıcaklık Sınıfı | Maksimum Yüzey Sıcaklığı |
|---|---|
| T1 | 450°C |
| T2 | 300°C |
| T3 | 200°C |
| T4 | 135°C |
| T5 | 100°C |
| T6 | 85°C |

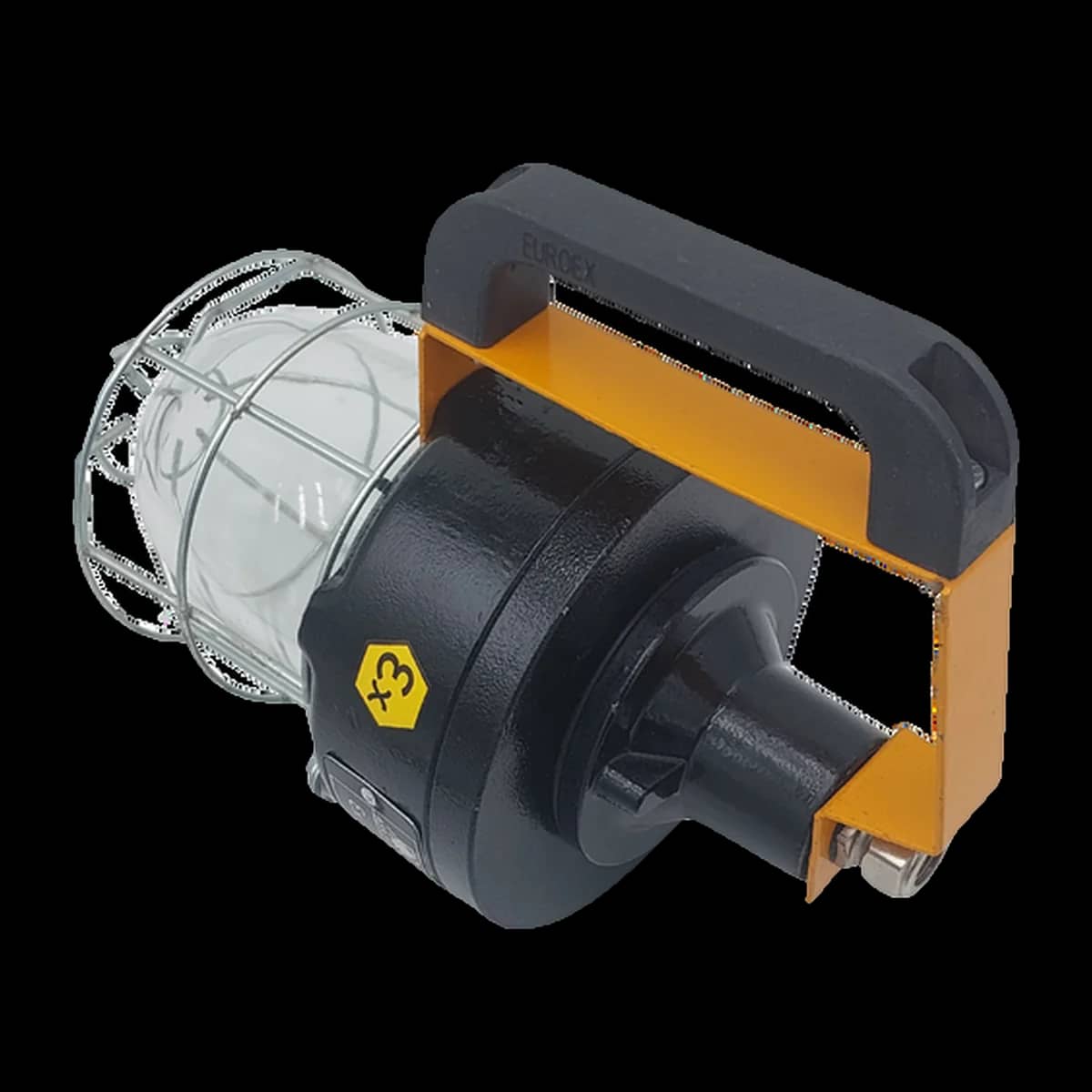

Ürün Teknik Bilgileri
| Malzeme | Alüminyum Gövde |
|---|---|
| IP Sınıfı | IP 67 |
| Çalışma Ortam Sıcaklığı | 20°C < ta < +55°C |
| ATEX Belgesi | Teklifle birlikte verilir — sipariş öncesi isteyin. |
| Etiketleme | II 2G Ex d IIB Gb II 2D Ex tb IIIC IP67 Db |
| Sızdırmazlık Contası | Yüksek Sıcaklık özellikli, NBR O-ring |
| Kablo Rakor Girişleri | 4x1/2" veya 4x3/4" |
| Lamba Tipi | Led Lamba, Enerji Tasarruflu, Akkor Lamba |
| Duy Tipi | E 27 Duy |
| Çalışma Sıcaklığı | 80°C / T6 |
| Çalışma Voltaj Aralığı | 220-240V |
| Frekans Aralığı | 50-60 Hz |
| Boya | Elektrostatik Boya |

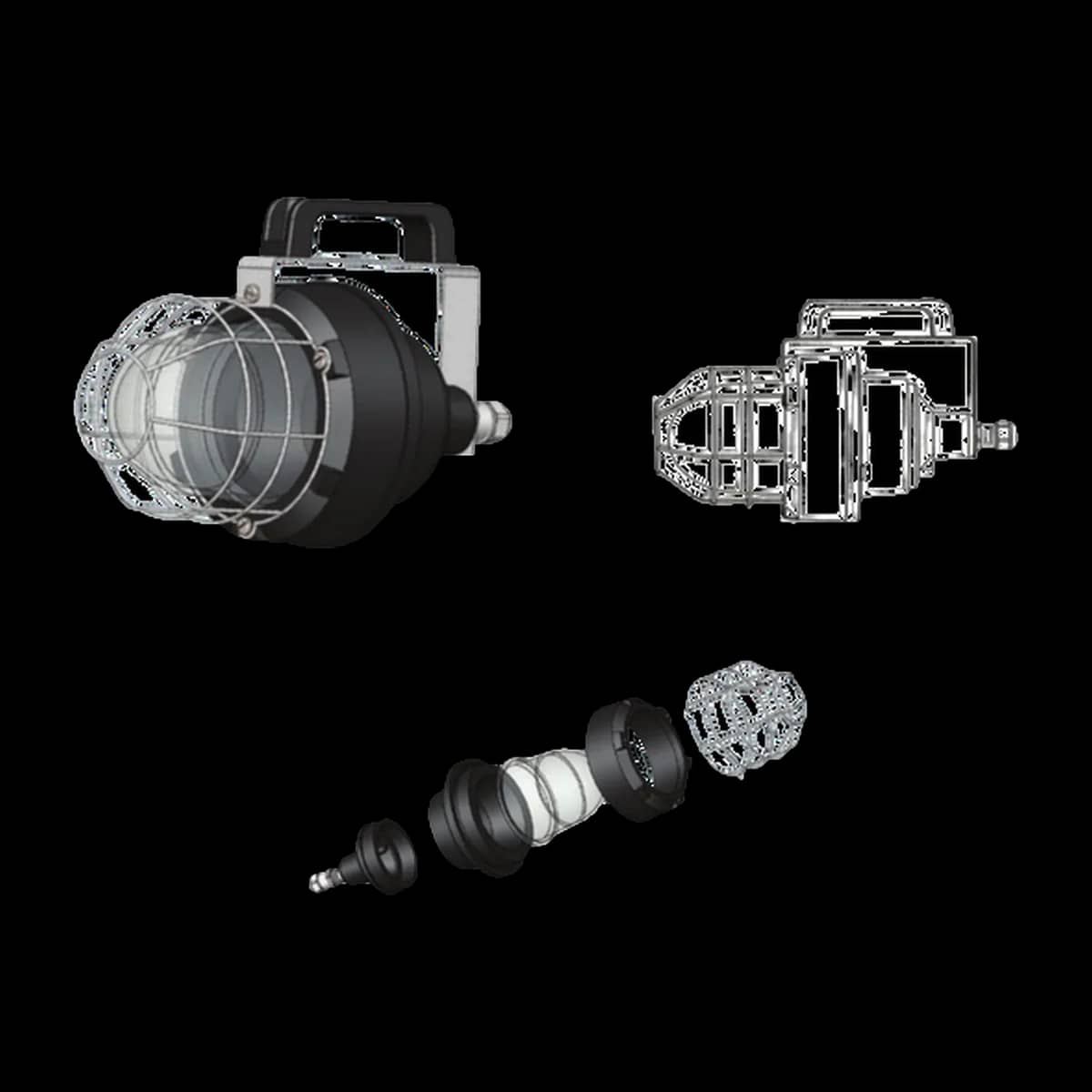

Ürün Teknik Ölçüleri
| Ürün Kodu | A [mm] | B [mm] | Ağırlık | Duy Tipi | Ürün Güç Seçenekleri (Watt) |
|---|---|---|---|---|---|
| N-HSA100 | 230 | 130 | 2.78 KG | E27 | 60W, 80W, 100W |
| N-HSA200 | 310 | 240 | 4.96 KG | E27 | 160W, 200W |
Sık sorulanlar
- Exproof armatür ile normal armatür arasındaki fark nedir?
- Fark mahfazadadır. Exproof armatür, iç kaynaklı bir kıvılcım veya sıcak yüzeyin dışarıdaki patlayıcı karışımı tutuşturmasını engelleyecek biçimde tasarlanır ve bu tasarım bağımsız bir kuruluş tarafından sertifikalandırılır. Normal armatürde böyle bir gereklilik yoktur.
- Zone 2 alana Zone 1 armatür takılabilir mi?
- Takılabilir; daha yüksek koruma seviyesi daha düşük bölgede kullanılabilir. Tersi olmaz. Ancak Zone 2'ye Zone 1 ürünü almak çoğu zaman gereksiz maliyettir — bölge doğru sınıflandırılmışsa Zone 2 için üretilmiş ürün yeterlidir.
- Armatürün ATEX belgesini nasıl alırım?
- Teklifle birlikte isteyin. Faradex sertifikasız ürün teklif etmez; uygunluk beyanı ve sertifika kopyası sevkiyat dosyasında verilir.
