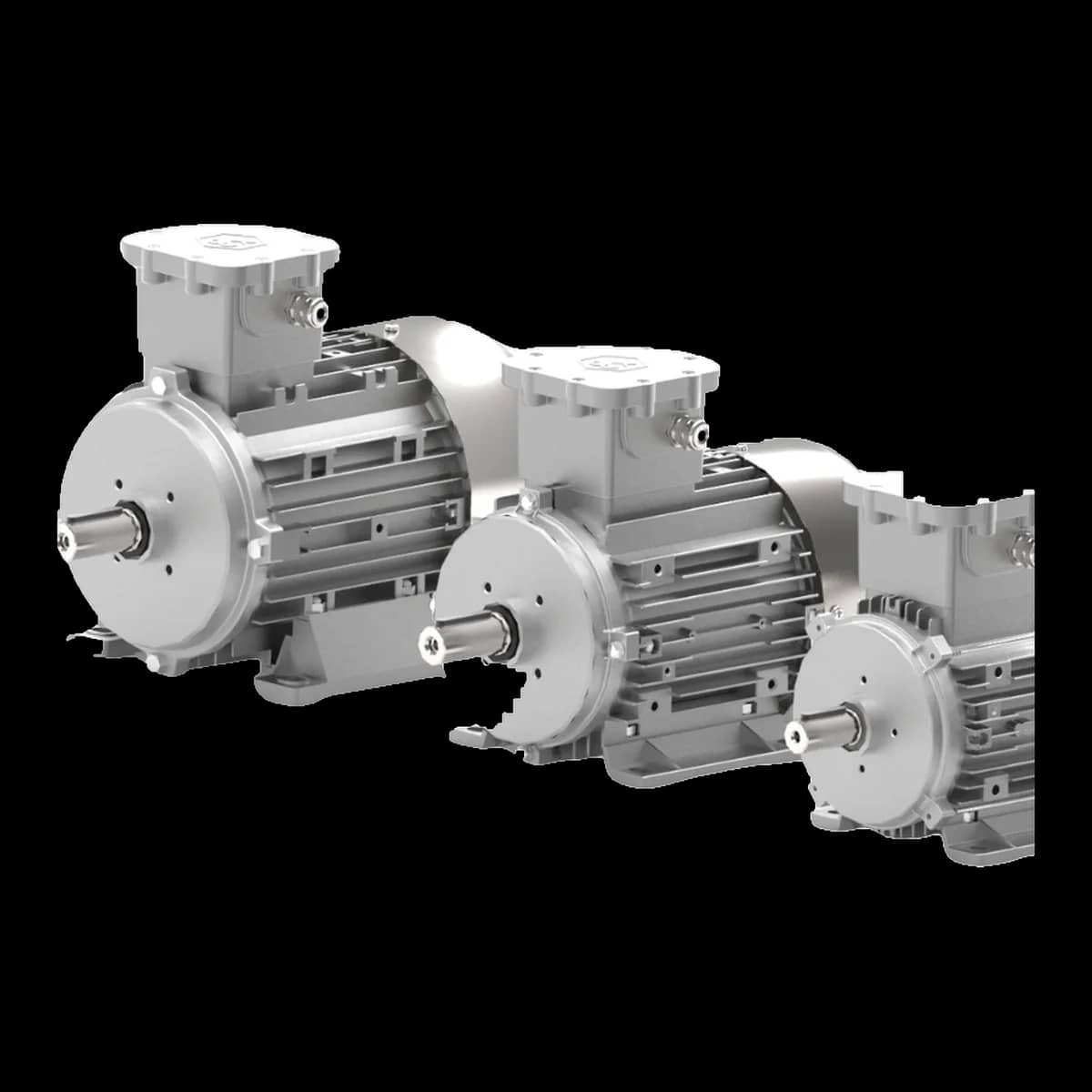

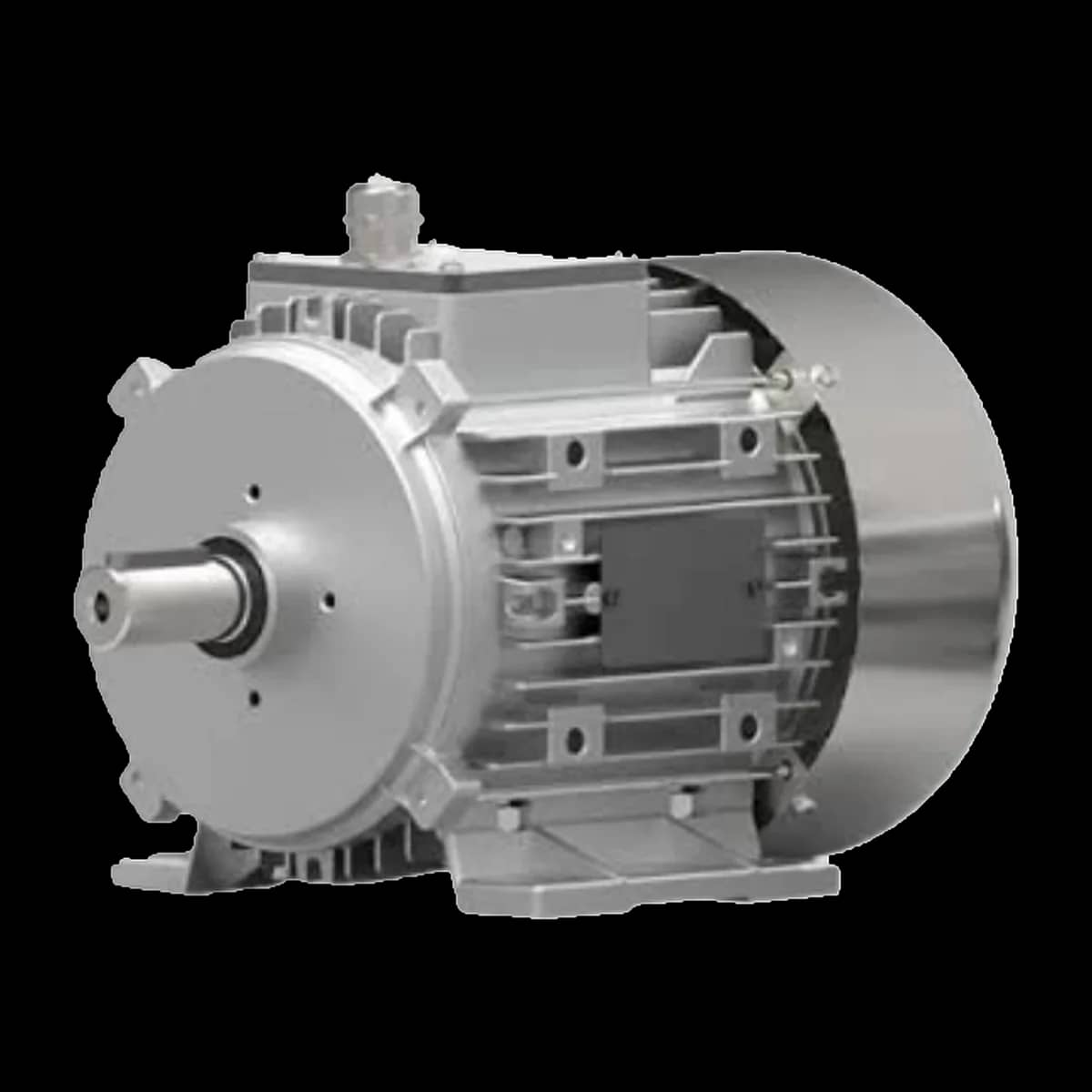

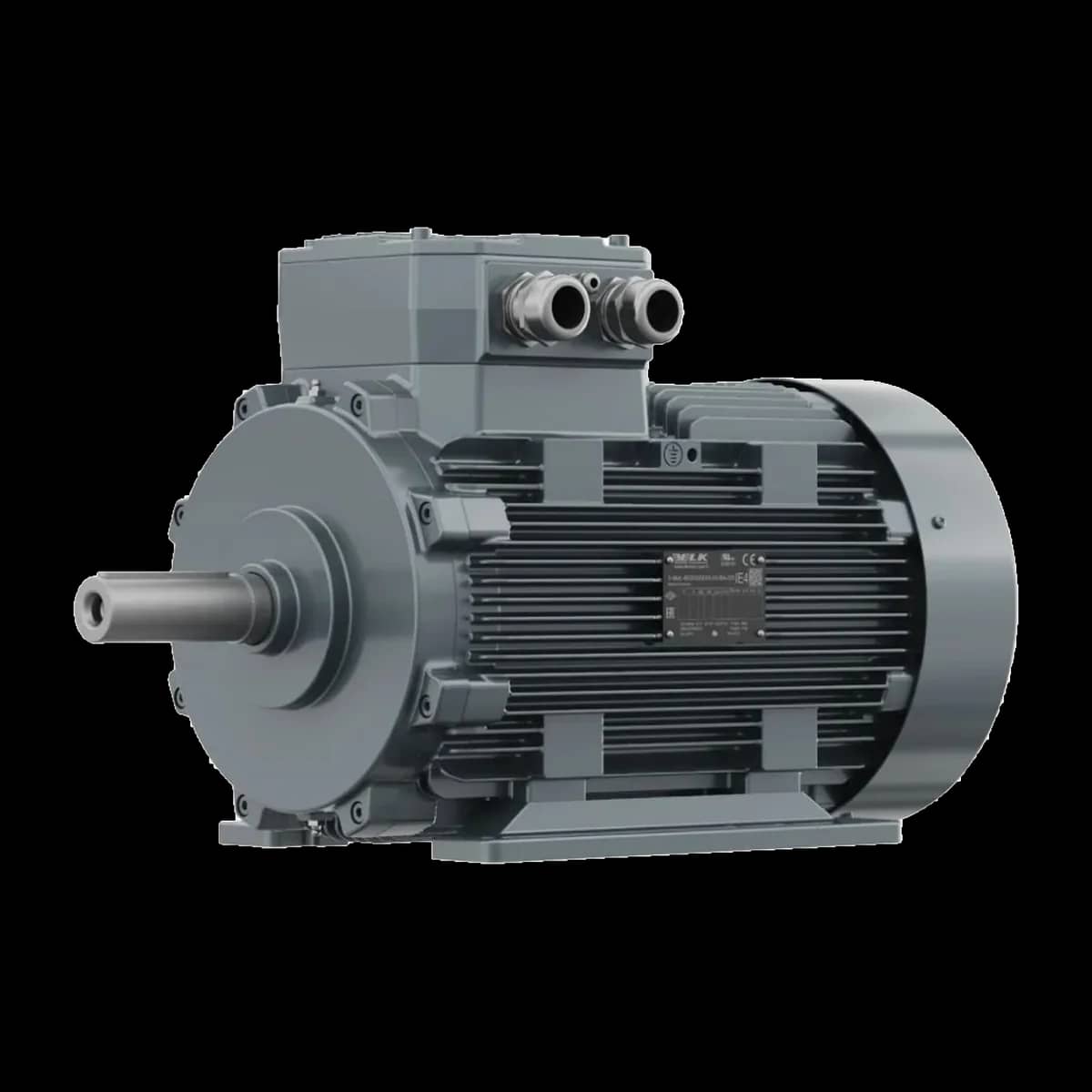

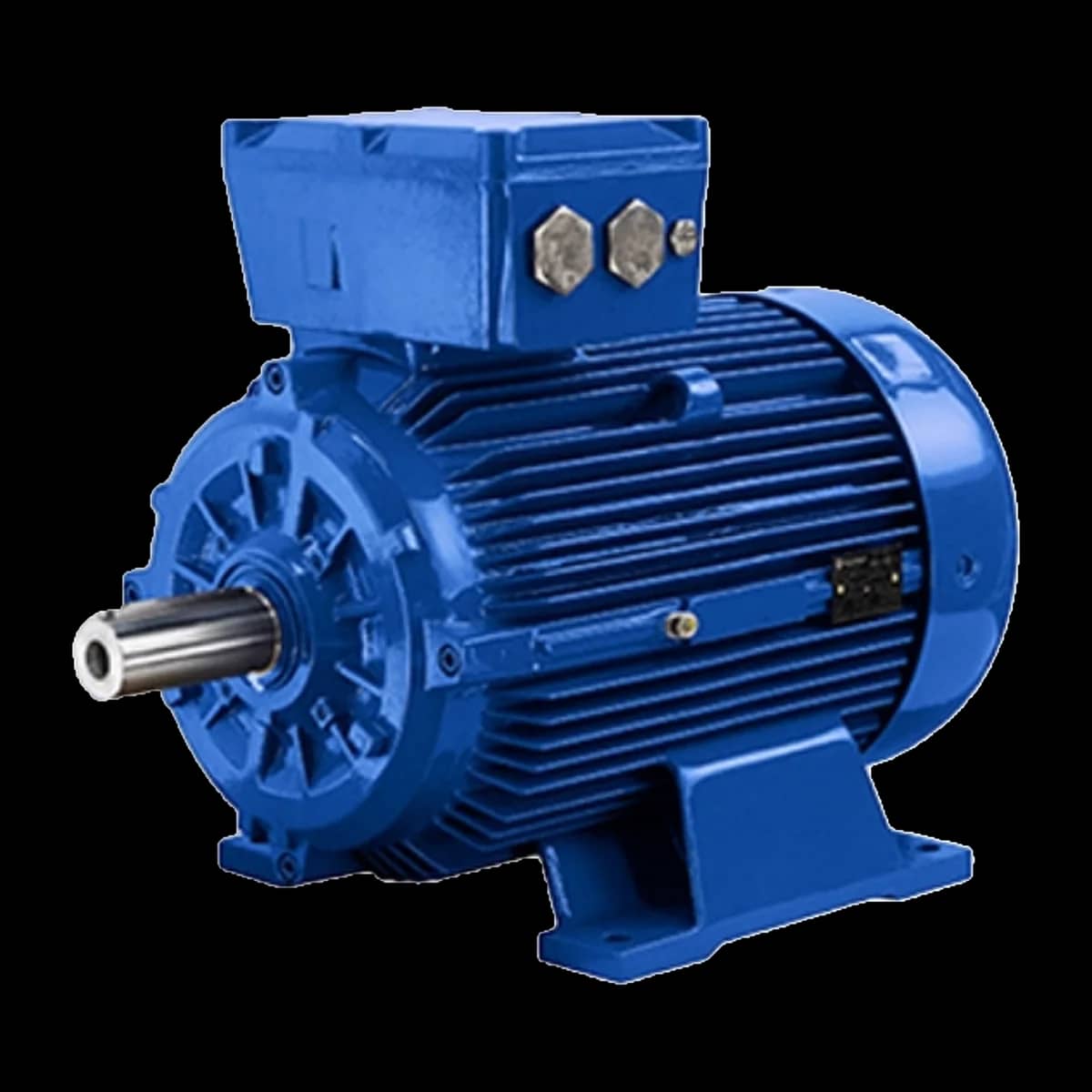

Exproof Motor
Patlayıcı gaz ve toz ortamlarında pompa, fan ve konveyör tahriki için kullanılan ATEX sertifikalı exproof elektrik motoru.
Seçerken sorulacaklar
- 01Güç (kW), devir ve gövde büyüklüğü ne?
- 02Koruma tipi Ex db mi Ex eb mi?
- 03Gaz grubu ve sıcaklık sınıfı ne?
- 04Frekans konvertörüyle sürülecek mi — sertifika buna izin veriyor mu?
- 05Bağlantı: ayaklı mı flanşlı mı; mil çapı ne?
exproof motor nedir, nerede kullanılır?
Exproof motor, sincap kafesli asenkron motorun patlayıcı ortam için sertifikalandırılmış hâlidir. Gövde, klemens kutusu ve mil geçişleri, iç kaynaklı bir kıvılcımın veya sıcak yüzeyin dışarıdaki karışımı tutuşturmasını engelleyecek biçimde tasarlanır.
İki koruma prensibi yaygındır. Ex db'de alev sızdırmaz gövde kullanılır: iç patlama kabul edilir, alevin dışarı geçmemesi sağlanır. Ex eb'de ise ark ve aşırı sıcaklık oluşmasının önüne geçilir; bu tipte motorun termik korumasının doğru ayarlanması sertifikanın koşuludur.
Motorda sıcaklık sınıfı, armatürden daha kritiktir çünkü motor yük altında ısınır. Etiketteki T sınıfı, motorun anma yükünde ve etiketteki ortam sıcaklığı aralığında geçerlidir. Sık yol verme, aşırı yük veya tıkalı soğutma kanatları bu değeri sahada bozar.
Frekans konvertörüyle sürülecek exproof motorlarda ayrı bir koşul vardır: motorun konvertörle birlikte sertifikalandırılmış olması ya da sertifikada bu kullanımın açıkça izinli olması gerekir. Düşük devirde soğutma fanı yavaşlar, motor ısınır ve sıcaklık sınıfı tutmaz.
Teknik veri
Değerler üretici kaynaklıdır. Sipariş öncesi güncel sertifika ve uygunluk beyanıyla teyit edilir.
| Teknik Özellik | Açıklama |
|---|---|
| Ürün Tipi | Exproof elektrik motoru |
| Koruma Yapısı | Alev sızdırmaz gövde |
| Motor Tipi | Sincap kafesli asenkron motor |
| Güç Aralığı | 0,18 kW – 55 kW |
| Kutup Sayısı | 2, 4, 6 veya 8 kutup |
| Gaz Ortam Sınıfı | II 2G Ex db IIC T4 Gb |
| Toz Ortam Sınıfı | II 2D Ex tb 135 °C |
| Koruma Sınıfı | IP65 |
| İzolasyon Sınıfı | F 155 °C veya H 180 °C |
| Gövde Büyüklüğü | IEC 71 – 250 |
| Gövde Malzemesi | Dökme demir |
| Çalışma Sıcaklığı | 20 °C / +40 °C |
| Kullanım Alanı | Patlayıcı gaz, buhar ve toz bulunan endüstriyel sahalar |
Sık sorulanlar
- Exproof motoru frekans konvertörüyle sürebilir miyim?
- Sertifikası buna izin veriyorsa. Düşük devirde motorun kendi soğutma fanı yavaşlar ve yüzey sıcaklığı yükselir; bu yüzden konvertörlü kullanım sertifikada ayrıca belirtilmiş olmalı, gerekirse harici soğutma eklenmelidir.
- Exproof motor sarımı yenilenebilir mi?
- Yenilenebilir, ancak bu işi Ex onarım yetkisi olan bir atölyenin TS EN 60079-19'a uygun biçimde yapması gerekir. Sıradan bir sarım atölyesinde onarılan motor sertifikasını kaybeder ve patlayıcı ortamda kullanılamaz.
