Bağlantı ve dağıtım
Exproof Priz
Patlayıcı ortamda taşınabilir ekipmanın beslenmesi için kullanılan, kilitlemeli exproof priz.
Seçerken sorulacaklar
- 01Akım değeri ve kutup sayısı fişle aynı mı?
- 02Şalterli mi şaltersiz mi?
- 03Montaj yüzeyi ve yükseklik uygun mu?
- 04Bölge sınıfı, gaz grubu ve IP sınıfı ne?

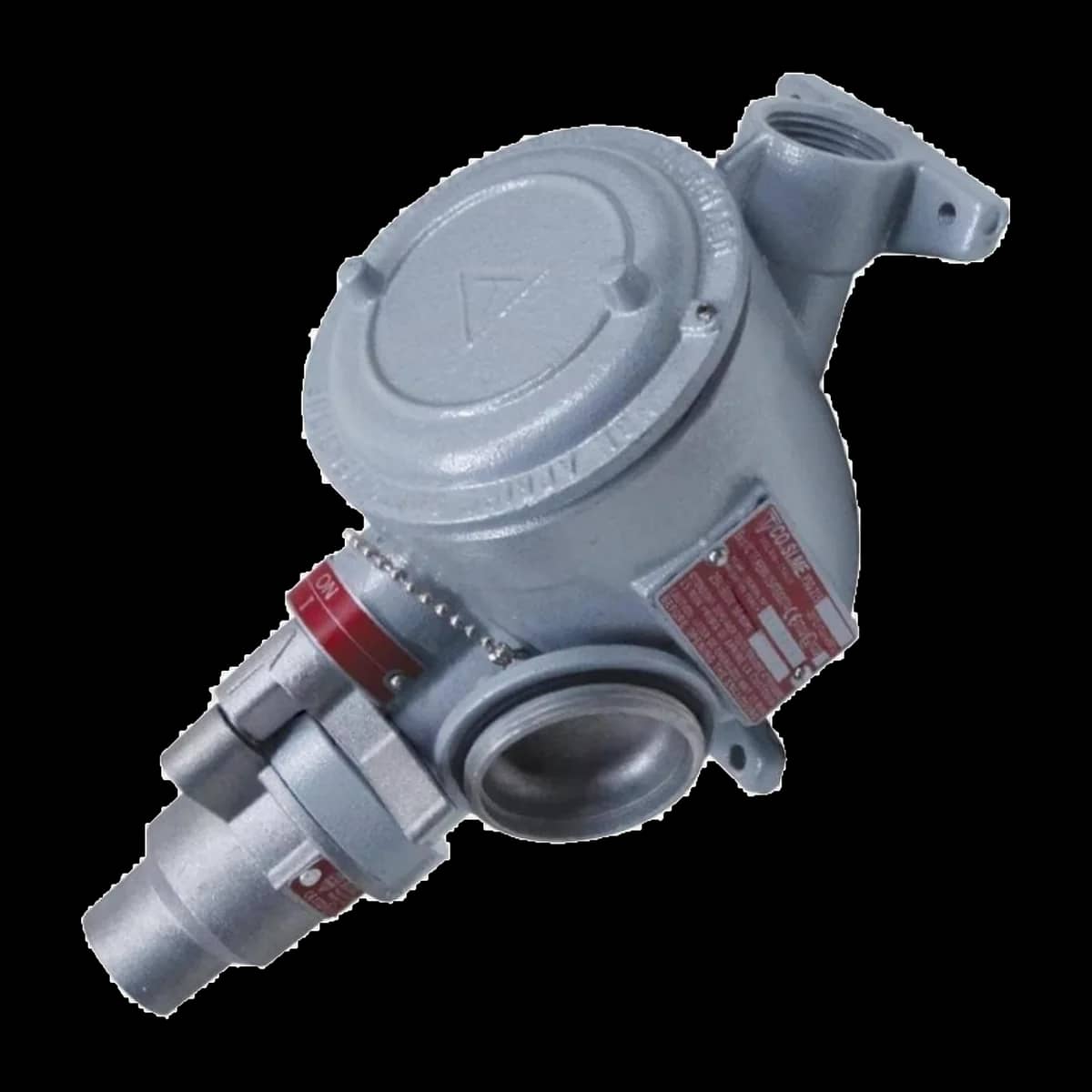

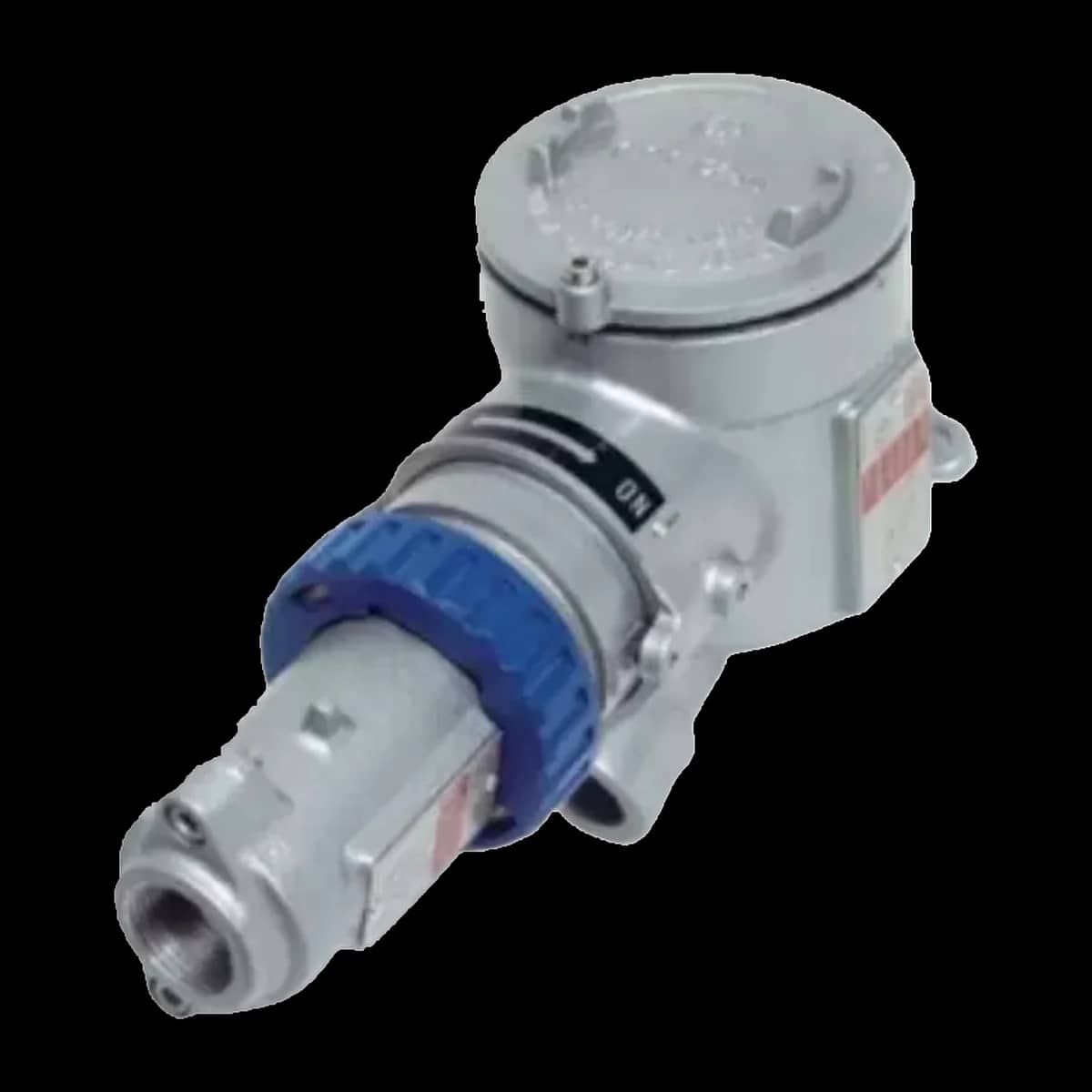

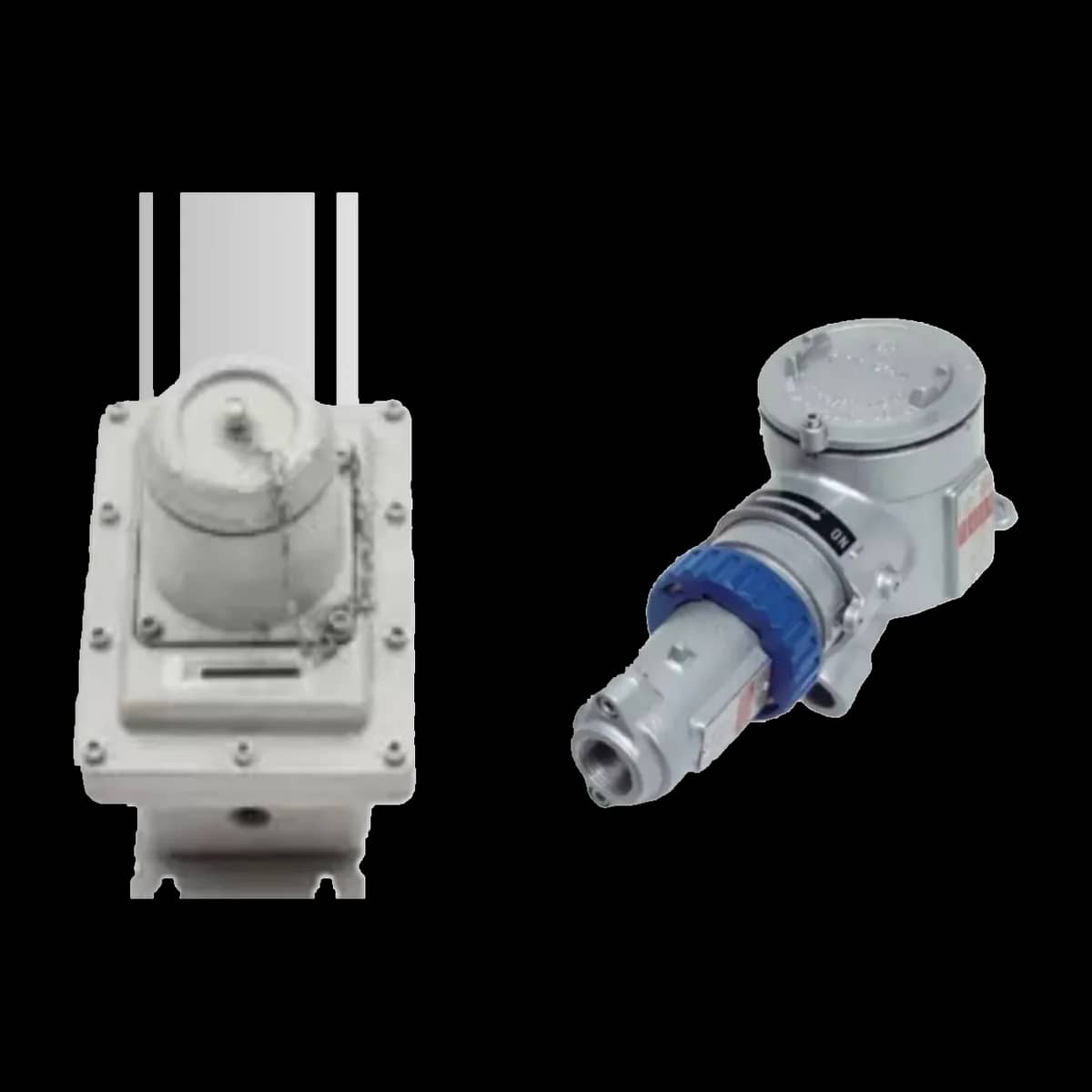

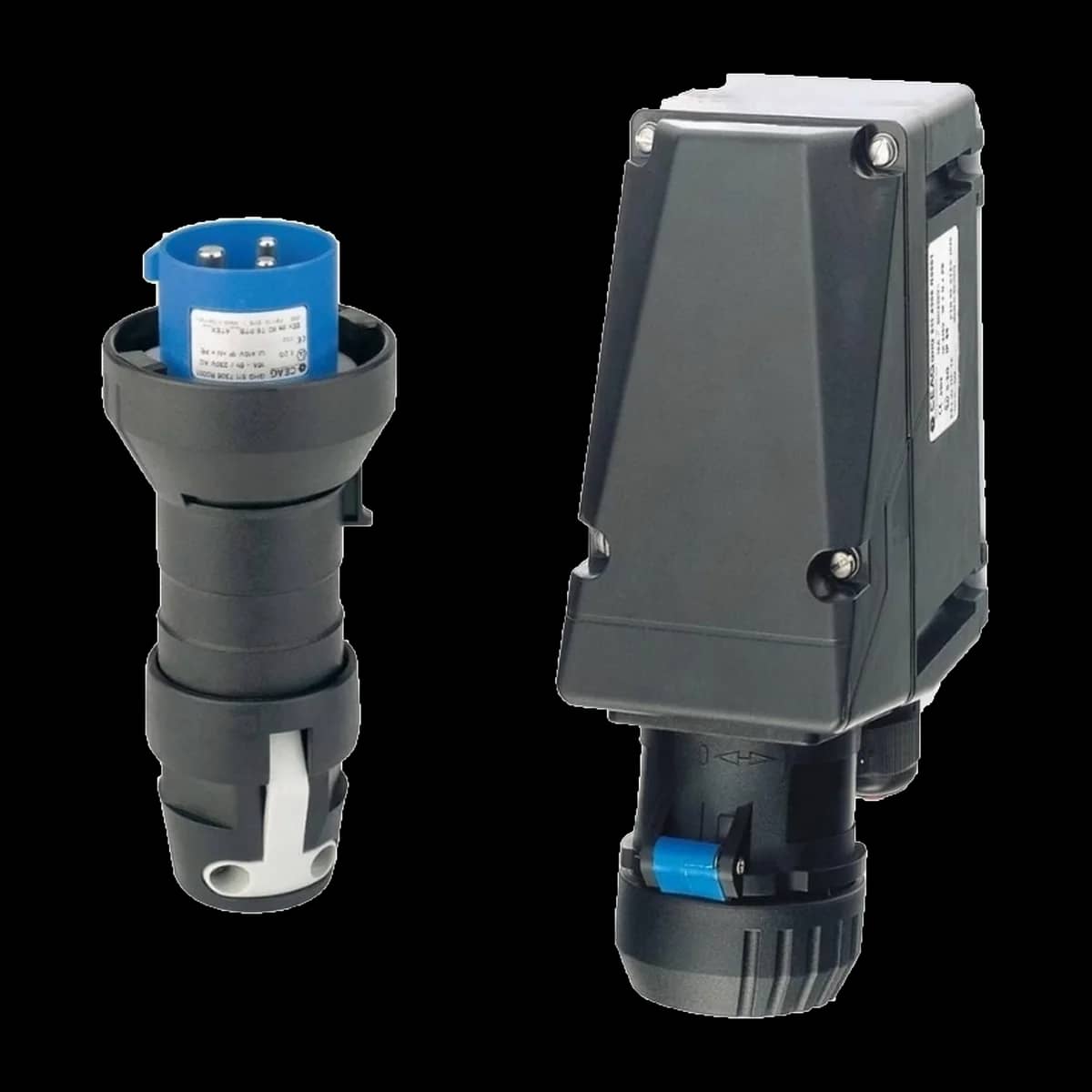

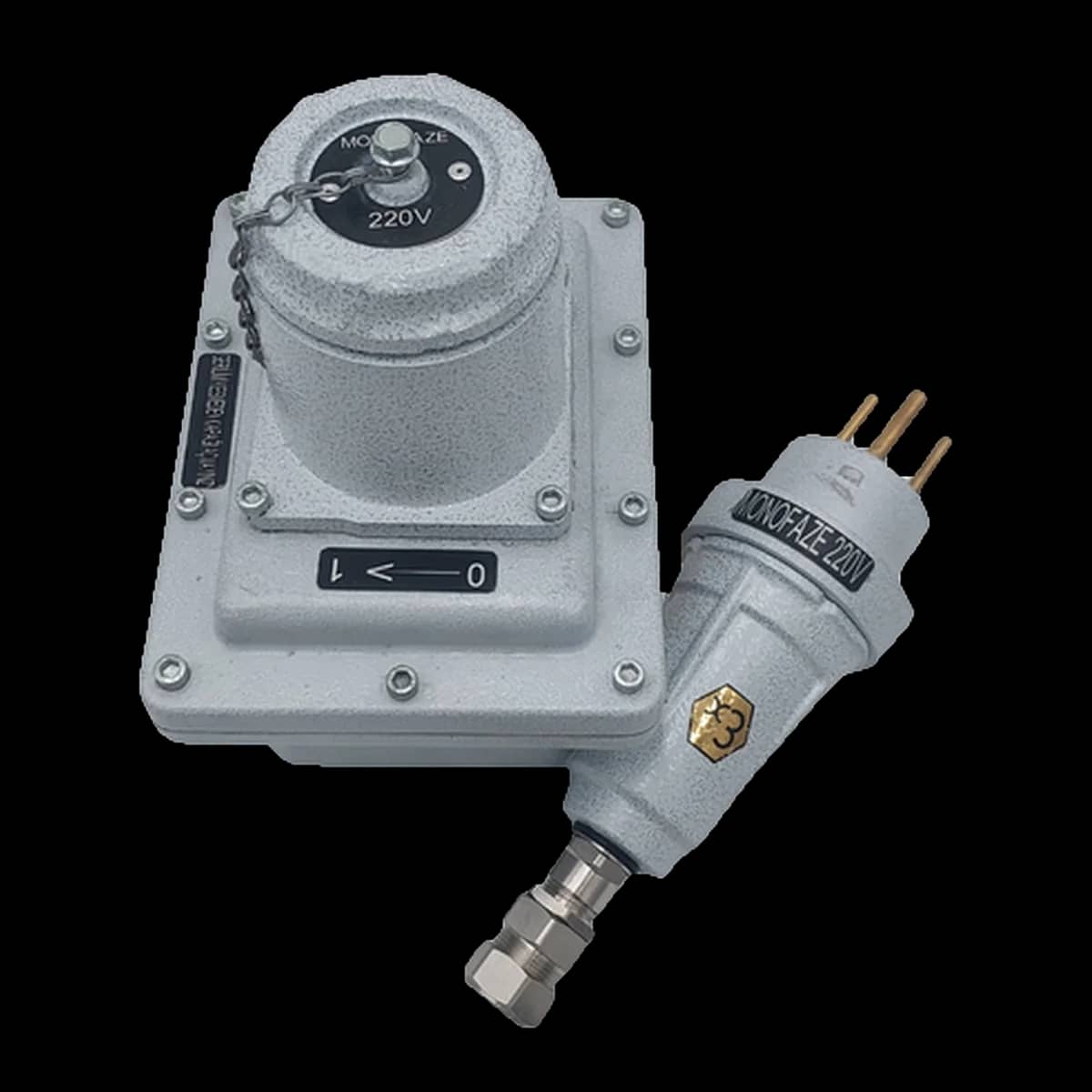

exproof priz nedir, nerede kullanılır?
Exproof priz, karşısındaki fişle birlikte bir set olarak seçilir. Gövdesinde çoğu zaman bir şalter bulunur: fiş takılmadan enerji verilmez, enerji kesilmeden fiş çıkarılmaz. Bu mekanik kilit, kontak ayrılırken ark oluşmasını engeller.
Priz gövdesi sabit montajlıdır ve genellikle alüminyum dökümdür. Kapak zinciri, kullanılmadığı zamanlarda priz ağzını kapatır — bu kapak IP sınıfının parçasıdır, kopmuş zincir ya da kayıp kapak muayenede uygunsuzluk sayılır.
Tesis genelinde priz standardının tek olması pratik bir güvenlik önlemidir. Farklı akım ve gerilimlerde farklı kutup dizilimi kullanılması, yanlış ekipmanın yanlış prize takılmasını mekanik olarak engeller.
Teknik veri
Değerler üretici kaynaklıdır. Sipariş öncesi güncel sertifika ve uygunluk beyanıyla teyit edilir.
ÜRÜN TEKNİK BİLGİLERİ
| MALZEME | Alüminyum Gövde |
|---|---|
| IP SINIFI | IP 65 |
| ÇALIŞMA ORTAM SICAKLIĞI | 20°C ± ta < +55°C |
| ATEX BELGESİ | Teklifle birlikte verilir — sipariş öncesi isteyin. |
| ETİKETLEME | II 2G Ex d IIB T6 Gb II 2D Ex tb IIIC Db |
| SIZDIRMAZLIK CONTASI | Yüksek Sıcaklık özellikli, NBR O-ring |
| KABLO RAKOR GİRİŞLERİ | 2x1/2" |
| VOLTAJ KARŞILIĞI | Monofaze veya Trifaze |
| AKIM | 16A-25A-32A |
| ÇALIŞMA SICAKLIĞI | 85°C / T5 |
| ÇALIŞMA VOLTAJ ARALIĞI | 220-240V / 380V-415V |
| FREKANS ARALIĞI | 50-60 Hz |
| BOYA | Elektrostatik Boya |
ÜRÜN TEKNİK ÖLÇÜLERİ
| FİŞ ÜRÜN KODU | PRİZ ÜRÜN KODU | AKIM | KUTUP SAYISI | VOLTAJ | AĞIRLIK (KG) |
|---|---|---|---|---|---|
| N-FQ16 | N-FSQ16 | 16A-25A | 2P+T(PE) | 200-250 V | 5,1 KG |
| N-FQ26 | N-FSQ26 | 16A-25A | 3P+T(PE) | 380V/415V | 5,1 KG |
| N-FQ36 | N-FSQ36 | 16A-25A | 3P+N+T(PE) | 380V/415V | 5,1 KG |
| N-FQ17 | N-FSQ17 | 32A | 2P+T(PE) | 220V/250V | 5,1 KG |
| N-FQ27 | N-FSQ27 | 32A | 3P+T(PE) | 380V/415V | 5,1 KG |
| N-FQ37 | N-FSQ37 | 32A | 3P+N+T(PE) | 380V/415V | 5,1 KG |
ÜRÜN TEKNİK ÖLÇÜLERİ
| ÜRÜN KODU | A[MM] | B[MM] | C[MM] |
|---|---|---|---|
| FİŞ ÖLÇÜLERİ | 1300 | 325 | 130 |
| PRİZ ÖLÇÜLERİ | 1300 | 325 |
Sık sorulanlar
- Exproof priz ile normal endüstriyel priz arasındaki fark nedir?
- Endüstriyel priz mekanik dayanım ve su sızdırmazlık için tasarlanır; exproof priz buna ek olarak, kontak açılıp kapanırken çıkan arkın patlayıcı atmosferi tutuşturmamasını sağlar ve bunun için sertifikalandırılır.
