Bağlantı ve dağıtım
Exproof Buatlar

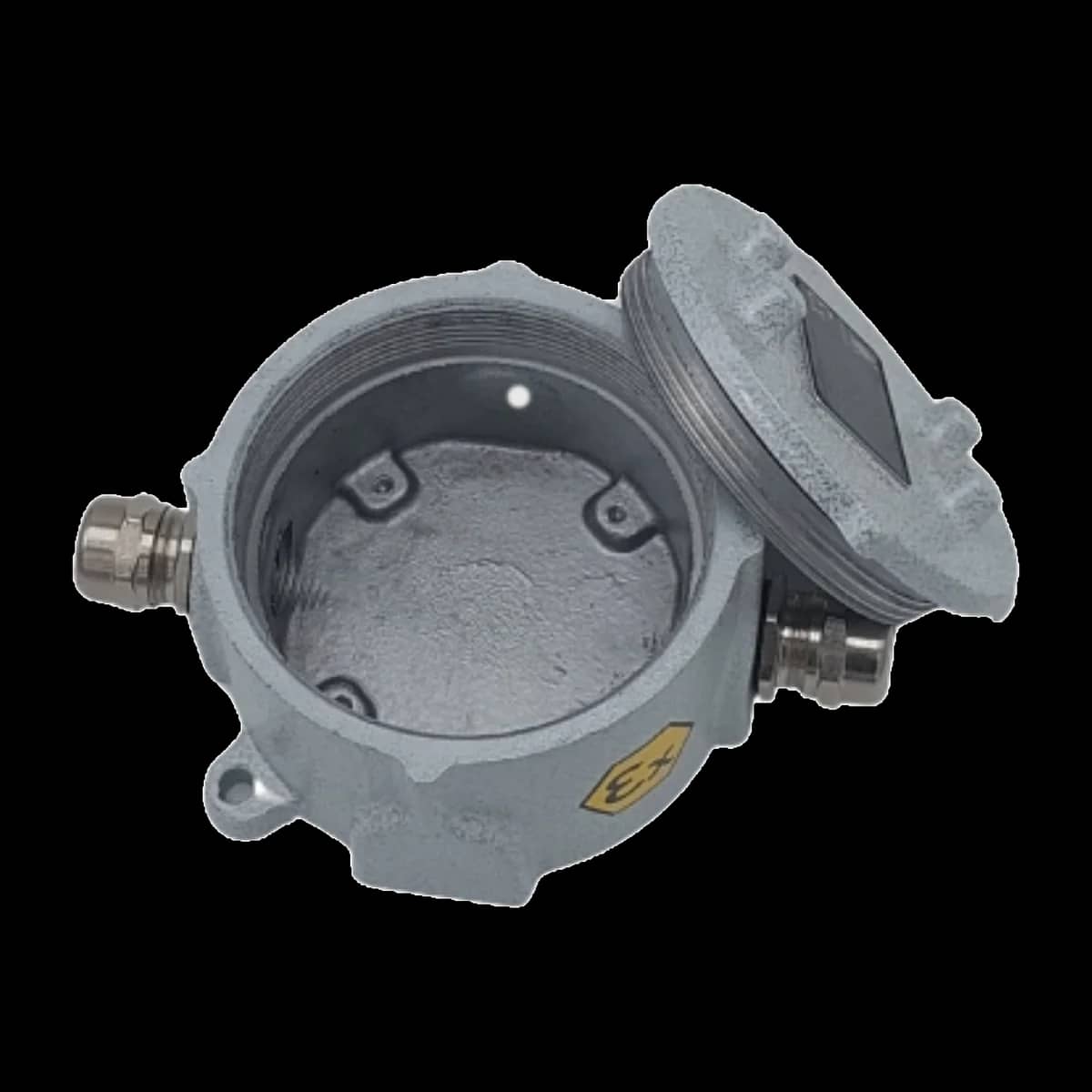

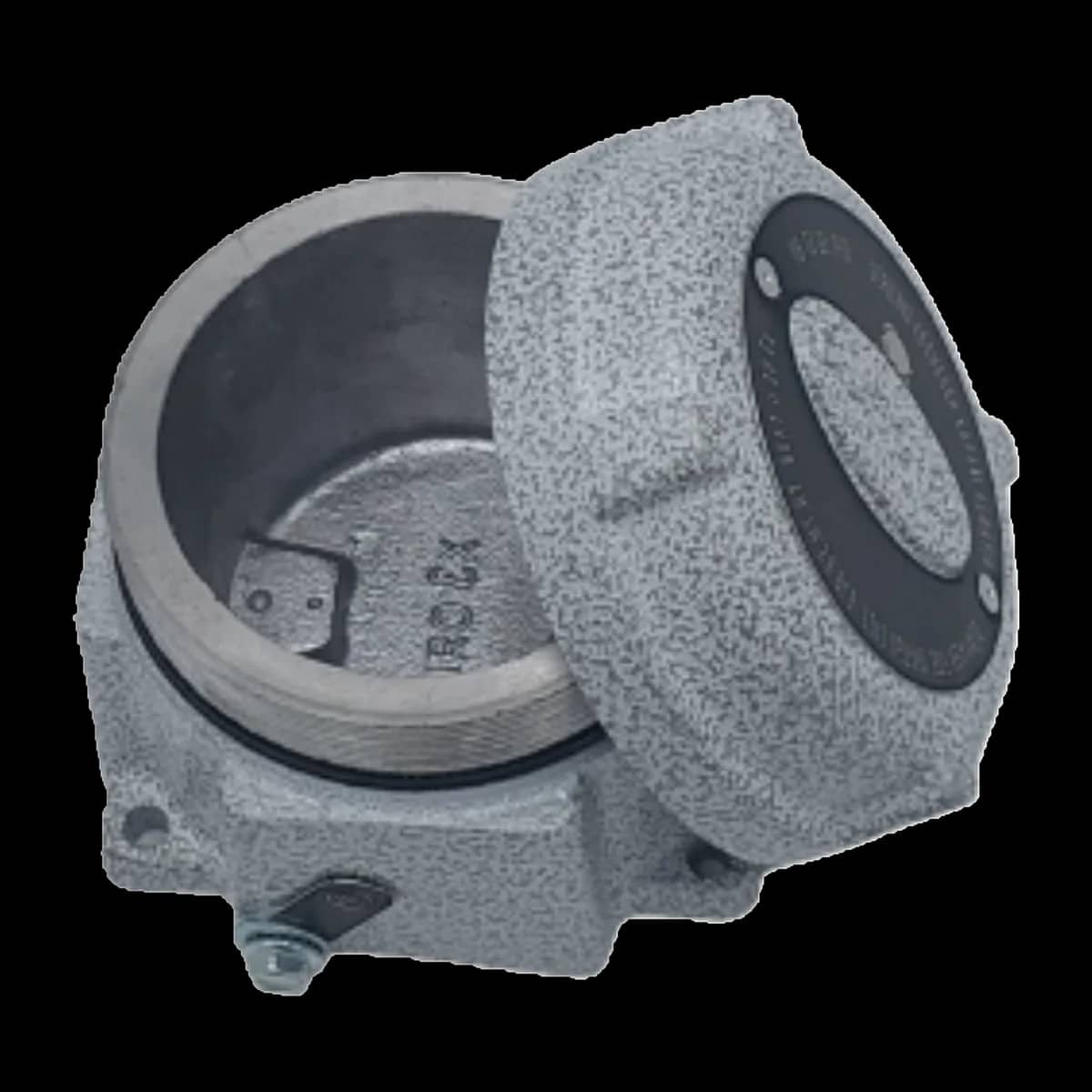

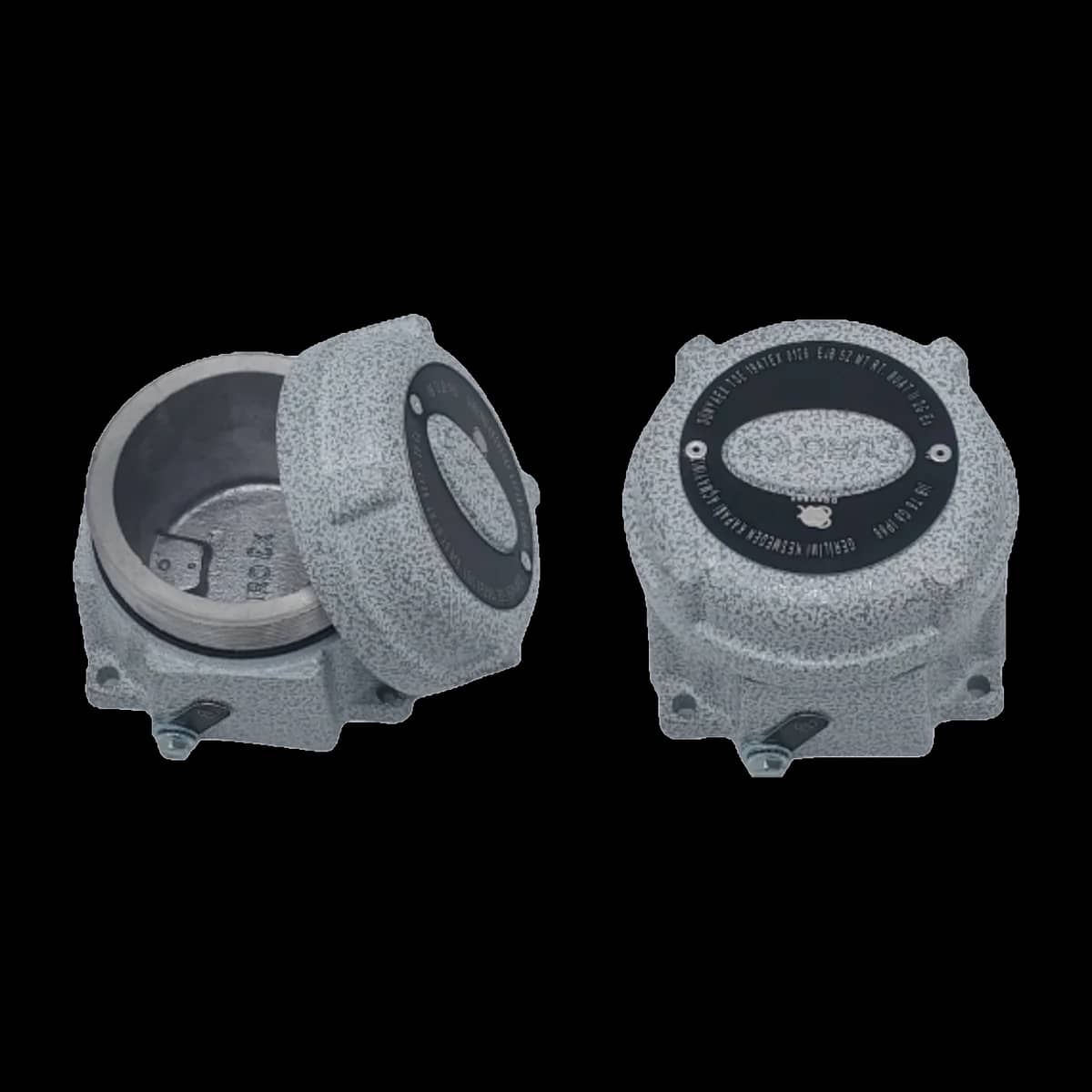

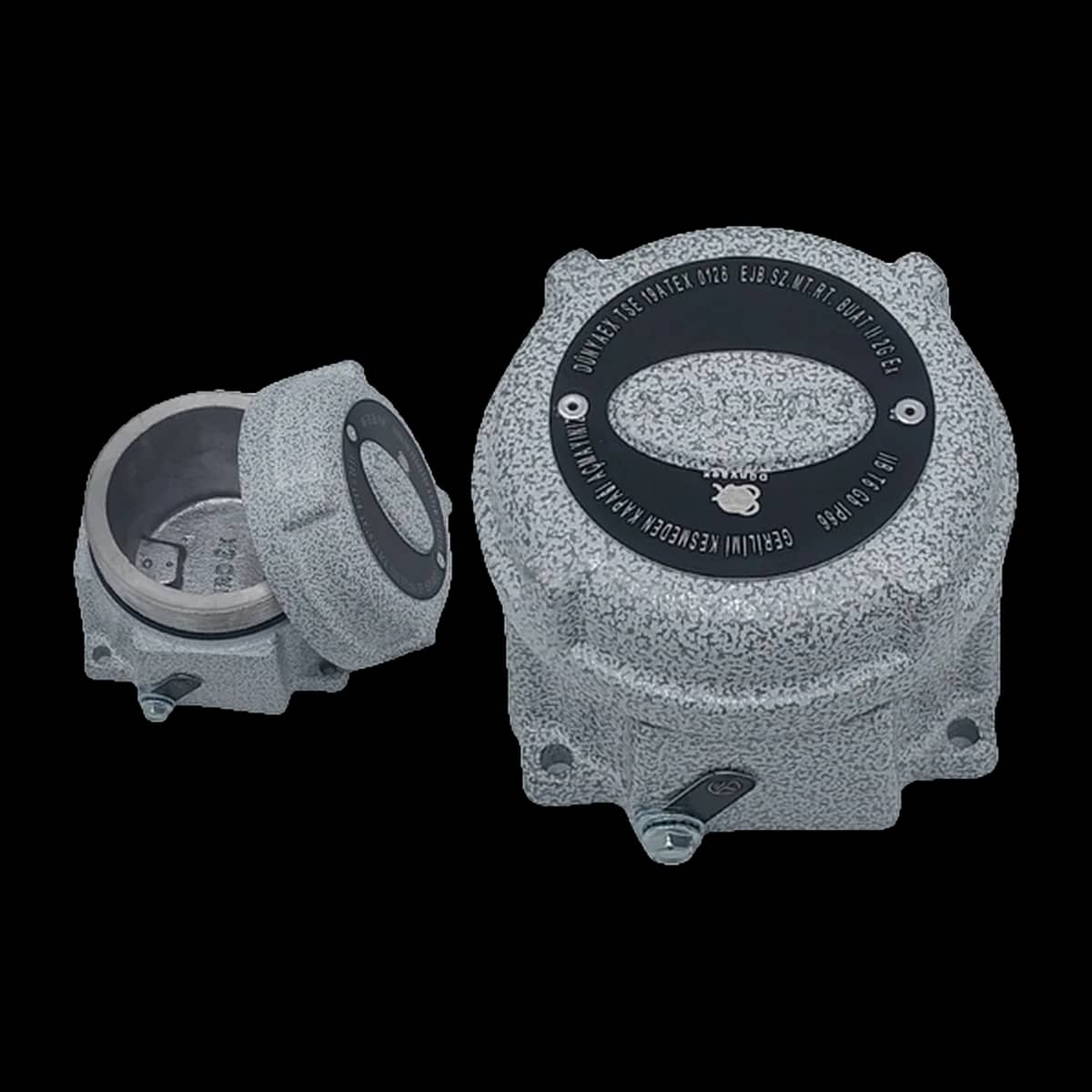

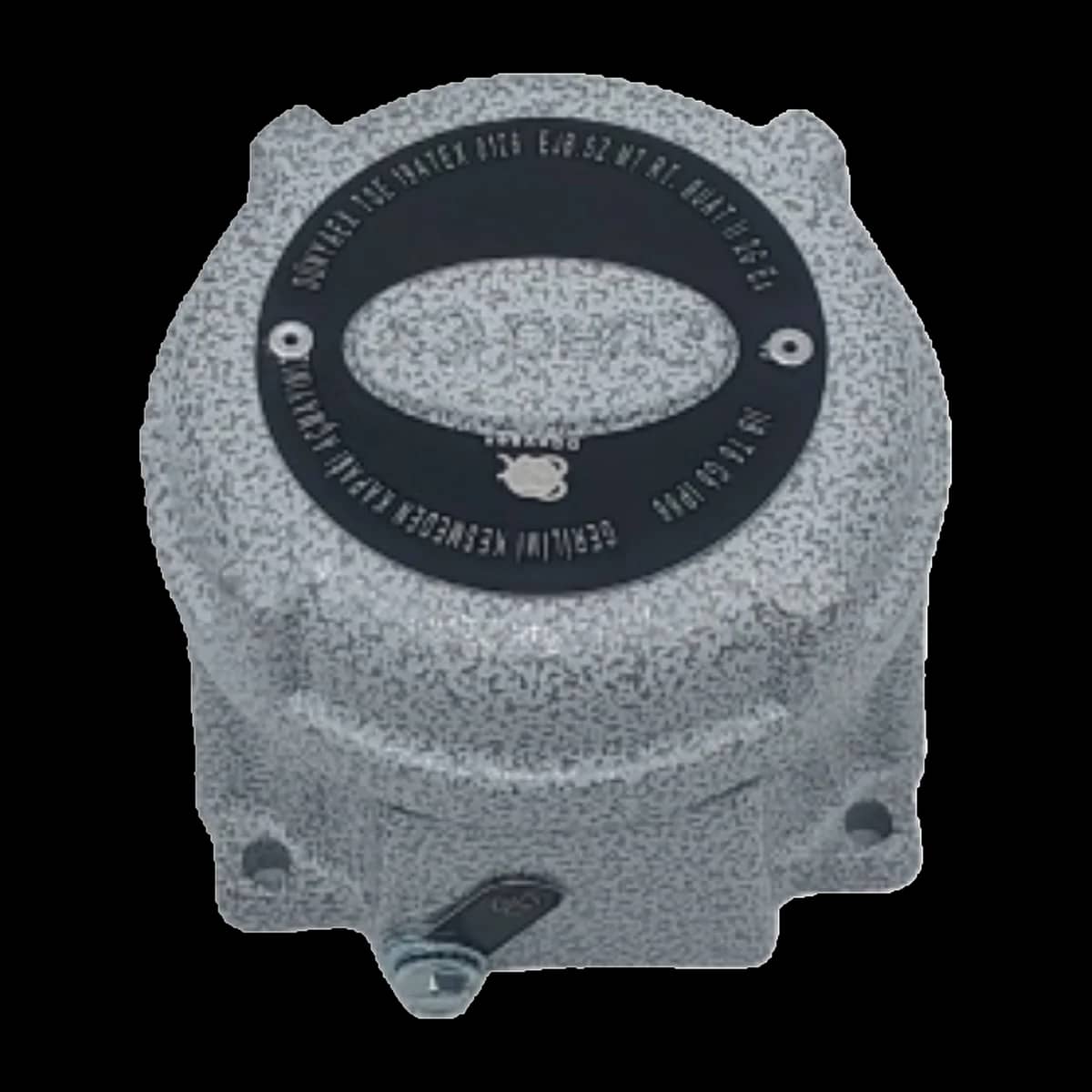

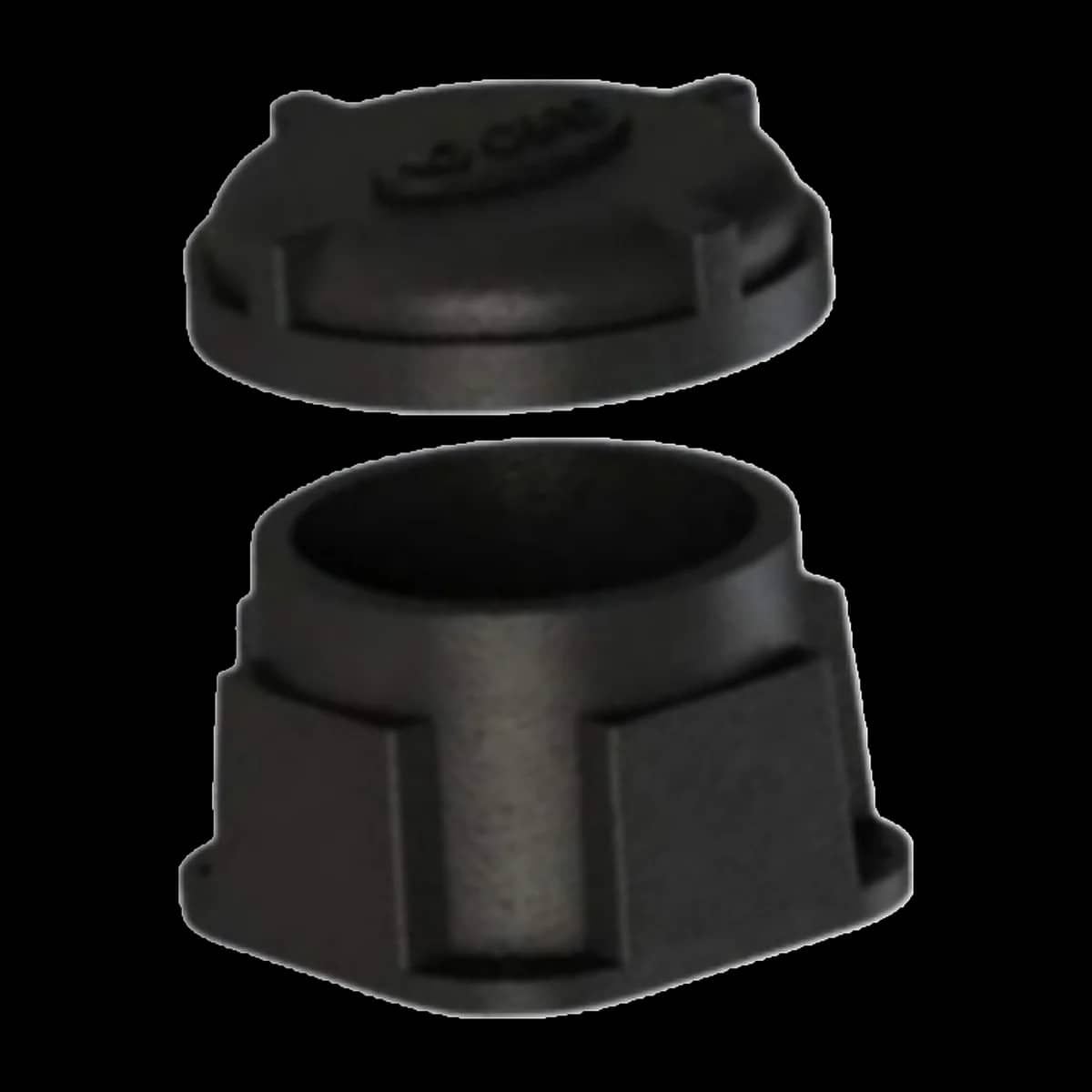

Patlayıcı ortamda kablo ekleme ve dağıtım noktaları için kullanılan exproof buat ve bağlantı kutusu.
Seçerken sorulacaklar
- 01Gövde malzemesi: alüminyum mu poliester mi; ortam korozif mi?
- 02Kaç kablo girişi, hangi çapta (M16–M63)?
- 03Klemens sayısı ve kesiti ne?
- 04Koruma tipi Ex d mi Ex e mi?
exproof buat nedir, nerede kullanılır?
Buat, kablonun ek yaptığı ya da dallandığı noktadır — yani tesisatın en çok sayıda bulunan ve en çok ihmal edilen elemanı. Patlayıcı ortamda her ek noktası potansiyel bir gevşeme, nem girişi ve kıvılcım noktasıdır; bu yüzden buatın kendisi de sertifikalı olmak zorundadır.
Yaygın iki tip vardır: alüminyum döküm (Ex d veya Ex e) ve poliester/GRP gövde (genellikle Ex e). Döküm gövde mekanik dayanım ister; GRP gövde korozif ortamlarda, kıyı tesislerinde ve kimyasal buharın bulunduğu alanlarda tercih edilir.
Sahada en sık görülen uygunsuzluk buatlarda çıkar: kullanılmayan giriş deliğinin tıpasız bırakılması, yanlış çapta rakor kullanılması ve contanın ezilmiş olması. Üçü de IP sınıfını ve koruma tipini fiilen ortadan kaldırır.
Teknik veri
Ürün Teknik Bilgileri
| Malzeme | Alüminyum |
|---|---|
| IP Sınıfı | IP 65-66 |
| Çalışma Ortam Sıcaklığı | 20°C < ta < +55°C |
| ATEX Belgesi | Teklifle birlikte verilir — sipariş öncesi isteyin. |
| Etiketleme | II 2G Ex d IIB Gb II 2D Ex tb IIIC IP65 Db |
| Sızdırmazlık Contası | Silikon O-ring |
| Kablo Rakor Girişleri | 4x1/2" - 4x3/4" - 4x1" |
| Bağlantı Yöntemi | Dişli Kapak |
| Uygun Çalışma Voltaj Aralığı | 500V max |
| Montaj Aksesuarları | Kendinden montaj ayaklı |
| Frekans Aralığı | 50-60 Hz |
| Boya | Elektrostatik Boya |
Ürün Teknik Ölçüleri
| Ürün Kodu | A [mm] | B [mm] | Ağırlık | Ürün Seçenekleri |
|---|---|---|---|---|
| N-GUB | 90 | 120 | 2,40 KG | Büyük - Küçük Buat Kutusu |
Ölçü ve bağlantı detayı için 1 teknik çizim sayfanın başındaki görsel alanında, «Teknik çizim» sekmesinde duruyor.
Tablodaki değerler üretici kaynaklıdır ve modele göre değişebilir. Sipariş öncesi güncel sertifika ve uygunluk beyanıyla teyit edilir.
Sık sorulanlar
- Buatta kullanılmayan delik ne yapılmalı?
- Sertifikalı tıpayla kapatılmalıdır. Bant, silikon veya standart tapa kabul edilmez; tıpanın da mahfazayla aynı koruma tipinde ve sertifikalı olması gerekir. Açık veya uygunsuz kapatılmış giriş, periyodik muayenede en sık yazılan uygunsuzluklardandır.
- Alüminyum buat mı, poliester buat mı?
- Mekanik darbe riski yüksekse alüminyum döküm, korozyon riski yüksekse (deniz kıyısı, asit buharı, yıkama yapılan alanlar) poliester/GRP tercih edilir. Elektriksel koruma açısından ikisi de sertifikalıdır.
